蔡司三坐標測量儀XXT庫位故障應對

　　友碩小編介紹對于蔡司三坐標橋式機的XXT庫位，使用時遇到去庫位上更換探針，裝上了又放回庫位，多次才能安裝上，應該如何處理呢?

　　排除步驟：

1. 檢查吸盤是否能放到位，若不到位用手放置吸盤看是否能到位;

　　圖1

2. 檢查庫位放置平面并清潔，若該表面有破損，變形，建議更換庫;

　　圖2

　　3. 檢查吸盤如下箭頭所指平面，黃色框定位桿，紅圈凹槽有無變形，變形建議更換;

　　圖3

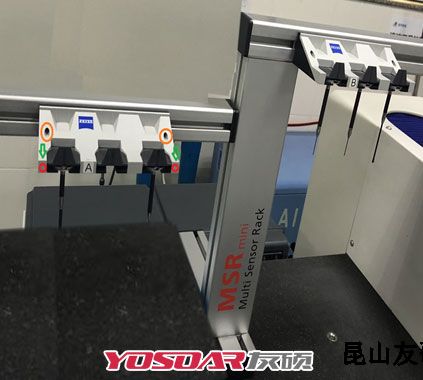

　　4. 檢查庫位是否緊固，通過下圖橙色圈所示兩個內六角鎖緊;

　　圖4

　　5. 檢查上圖中A庫位Y方向是否裝平，如上圖A庫位兩邊紅圈處打點;

　　標準：查看操作面板或軟件中Y值偏差，建議在0.1mm以內

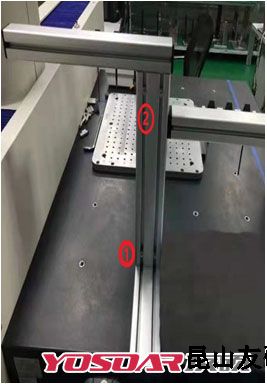

　　調整方法：A庫位松開下圖中①處螺絲進行調整(B庫位松開下圖中②處螺絲進行調整)，鎖緊后再次確認Y值偏差。

　　6. 檢查庫位Z方向偏差，打點如圖4綠色箭頭所示;

　　標準：Z值偏差小于0.4mm

　　調整方法：松開圖4橙色圈內兩個螺絲調整一下

　　7. 重新定義庫位;

　　8. 慢速測試庫位換針動作;

　　若以上步驟還無法解決，請撥打4001500108尋求技術支持
